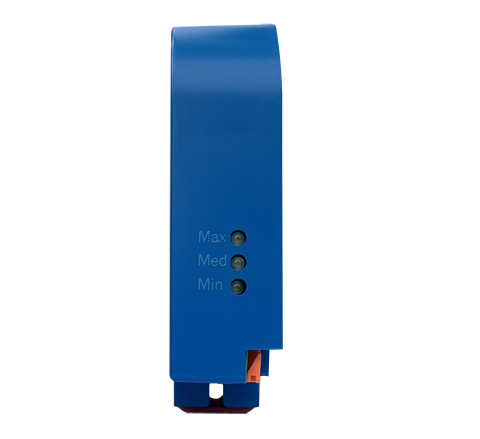

SRA一体式电流变送器

SRA一体式电流变送器

- 基于12位ADC高可靠高稳定微处理器

- 100500电流分辨率0.2A,精度≤0.5%


- 测量电流量程100A、300A、500A

- 输入输出隔离,输出信号4~20mA或0~10V

- LED动态显示输出比例,工作电压DC12~36V


- 执行最高等级EMC标准设计,CE认证


0.00
0.00


- 基于12位ADC高可靠高稳定微处理器

- 100500电流分辨率0.2A,精度≤0.5%


- 测量电流量程100A、300A、500A

- 输入输出隔离,输出信号4~20mA或0~10V

- LED动态显示输出比例,工作电压DC12~36V


- 执行最高等级EMC标准设计,CE认证


n  产品介绍


      SRA系列交流电流(电压)变送器通过专用外置CT转换为标准的模拟量信号4~20mA和0~10V输出。产品采用12位ADC高性能微处理器具有高稳定性、高分辩率和高精度等优点,
     是与PLC、DCS和其他上位机中间传输的理想产品。
     产品广泛应用于暖通、电力、冶金、机械、铁路、石化和水处理等行业的高端需求中。
     设计标准严格遵照EN61000标准设计,在EMC方面表现优越,达到工业标准要求。



n  功能
 ● 交流电流CT:100、300、500A
   ● 输出信号: 4~20mA,0~10V
   ● 隔离方式:输入、输出隔离
   ● 精度:≤0.5%
   ● 工作电源:DC12~36V,max<0.5w


n

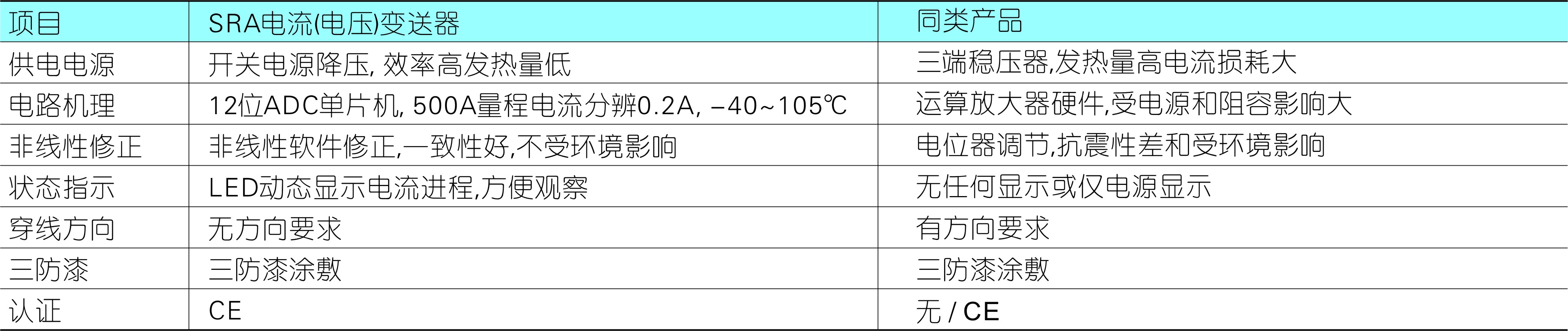

  与同类比较VS



n
  技术指标

         工作电源
          DC12~36V max.0.5W
         CT材料                       超微晶磁芯
         精度           ≤0.5% F.S
         响应时间                         ≤100ms
         输出            4~20mA; 0~10V
         LED指示           MAX, MED, MIN
         隔离电压                                DC3000V  1min.
         耐压强度                            AC2000V 1min.
         绝缘电阻           ≥100MΩ,DC500V
         工作环境           -30~65℃,<95%RH
         防护等级             IP20
         污染等级                 3级
         安装方式            35mm_DIN导轨或螺丝固定,IEC/EN60715
         接线端子               弹簧插拨式
         产品重量           约70g
         认证           CE

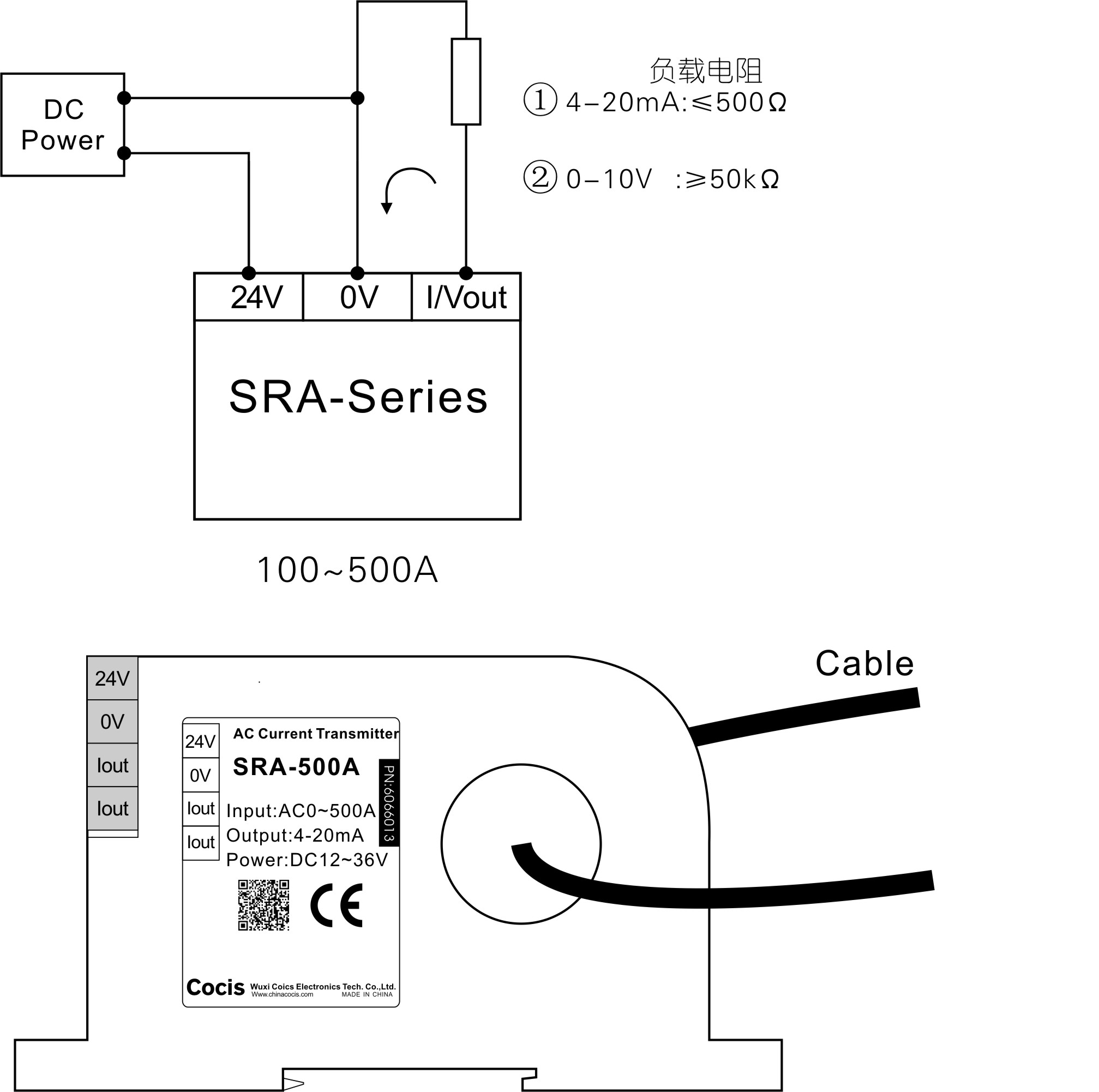

n  接线图

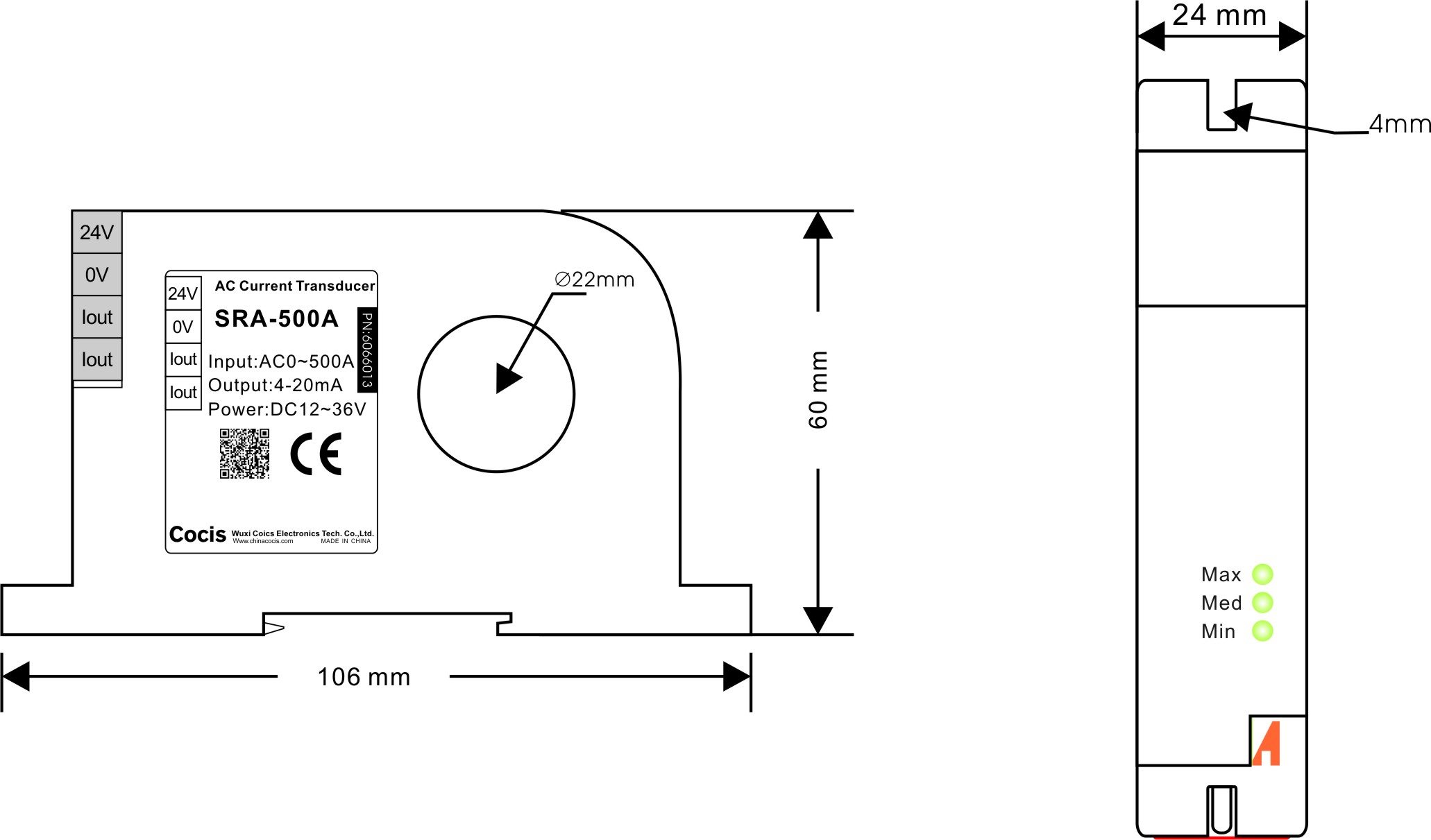

n  外形尺寸
