温度变送器

温度变送器

- 基于12位ADC高可靠高稳定微处理器

- 12位ADC,温度分辩率为0.05度,精度≤0.2%(Pt100,Pt1000)


- 支持Pt100,Pt1000 二线、三线或四线制和NTC传感器

- 输出信号有4~20mA,0~10V,0~20mA

- 工作电压DC15~40V

- 执行最高等级EMC&LVD标准设计


0.00
0.00


- 基于12位ADC高可靠高稳定微处理器

- 12位ADC,温度分辩率为0.05度,精度≤0.2%(Pt100,Pt1000)


- 支持Pt100,Pt1000 二线、三线或四线制和NTC传感器

- 输出信号有4~20mA,0~10V,0~20mA

- 工作电压DC15~40V

- 执行最高等级EMC&LVD标准设计


n  产品介绍


    SRA系列温度变送器通过将Pt100Pt1000热电阻或NTC热敏电阻信号转换为标准的模拟量信号(电流或电压)输出,输出方式分隔离和非隔离模式。产品采用12AD高性能微处理器具有高稳定性、高分辩率和高精度等优点,是与PLCDCS和其他上位机中间传输的理想产品。

      产品广泛应用于暖通、电力、冶金、机械、铁路、石化和水处理等行业的高端需求中。

     设计标准严格遵照EN61000标准设计,在EMC方面表现优越,完全不同于市场上普通产品。

n  功能
   ● 传感器类型:Pt100、Pt1000、NTC(3950-10k)、NTC(3435-10K)
    ● 输出信号: 4~20mA,0~10V,0~20mA
   ● 隔离方式:非隔离
   ● 精度:≤0.25%,≤0.5%(NTC)
    ● 工作电源:DC15~40V,max<0.5w


n
  技术指标

         工作电源
        DC15~40V max.0.5W
         传感器类型         Pt100,pt1000,NTC
         精度         Pt100,Pt1000≤0.2% F.S; NTC≤0.5% F.S
         响应时间                       ≤300ms
         输出          4~20mA; 0~10V; 0~20mA
         耐压强度                          AC2000V 1min.
         绝缘电阻         ≥100MΩ,DC500V
         工作环境         -20~65℃,<85%RH
         防护等级           IP20
         污染等级               3级
         安装方式          35mm_DIN导轨或螺丝固定,IEC/EN60715
         螺丝最大扭矩         0.4Nm-0.8/4-8Lb.In
         产品重量         70g
         认证         CE

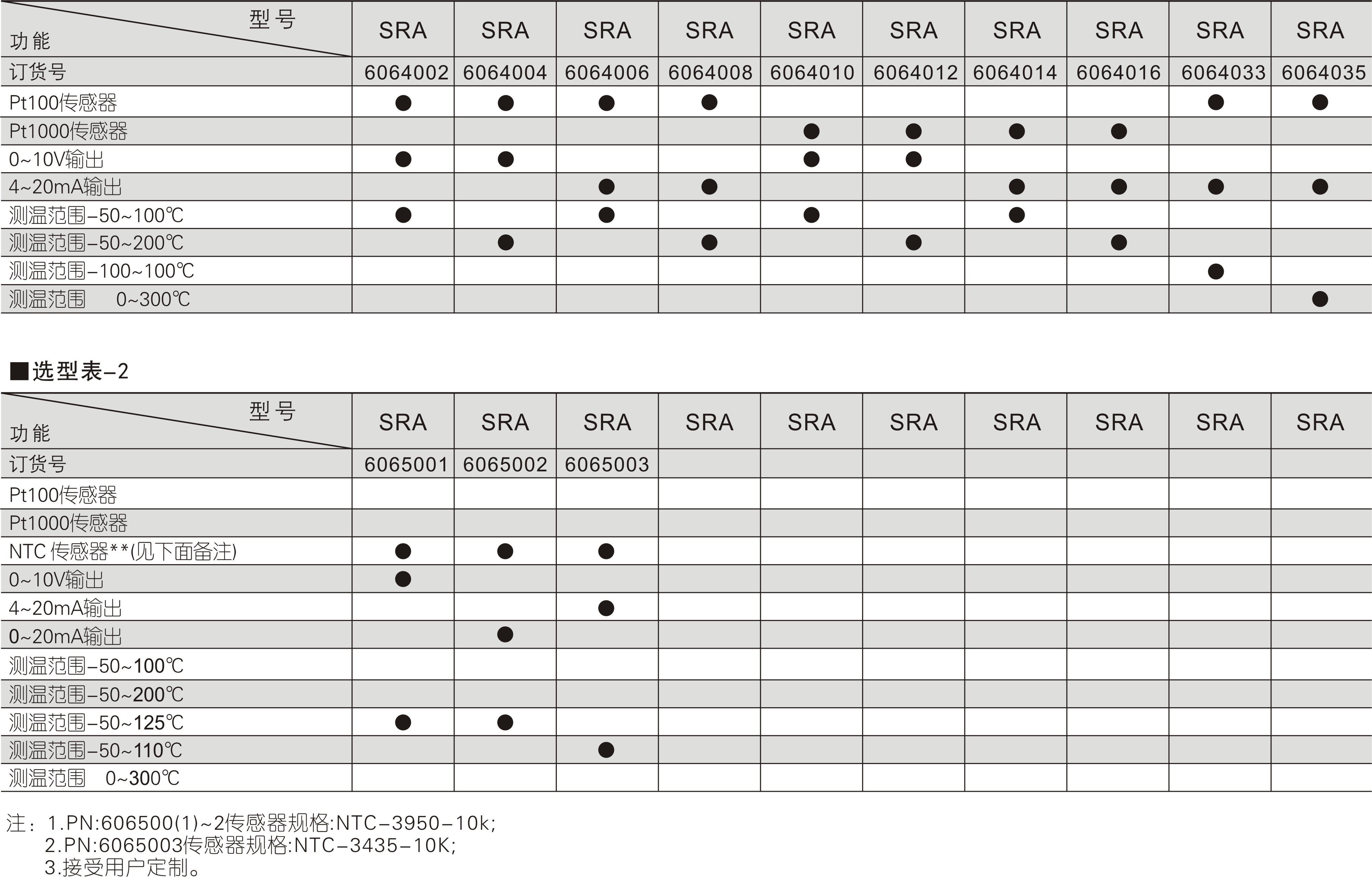

n  选型表

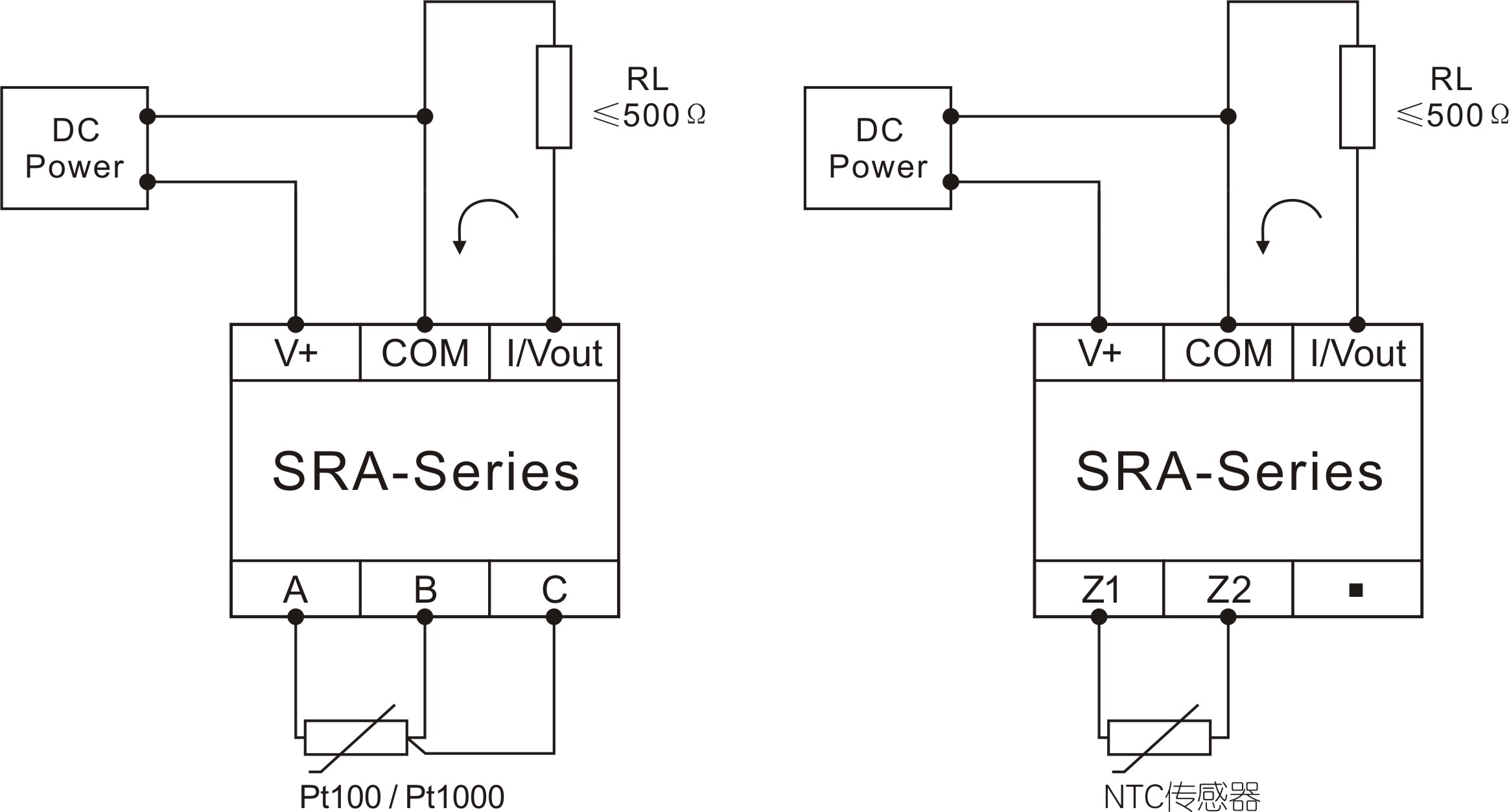

n  接线图

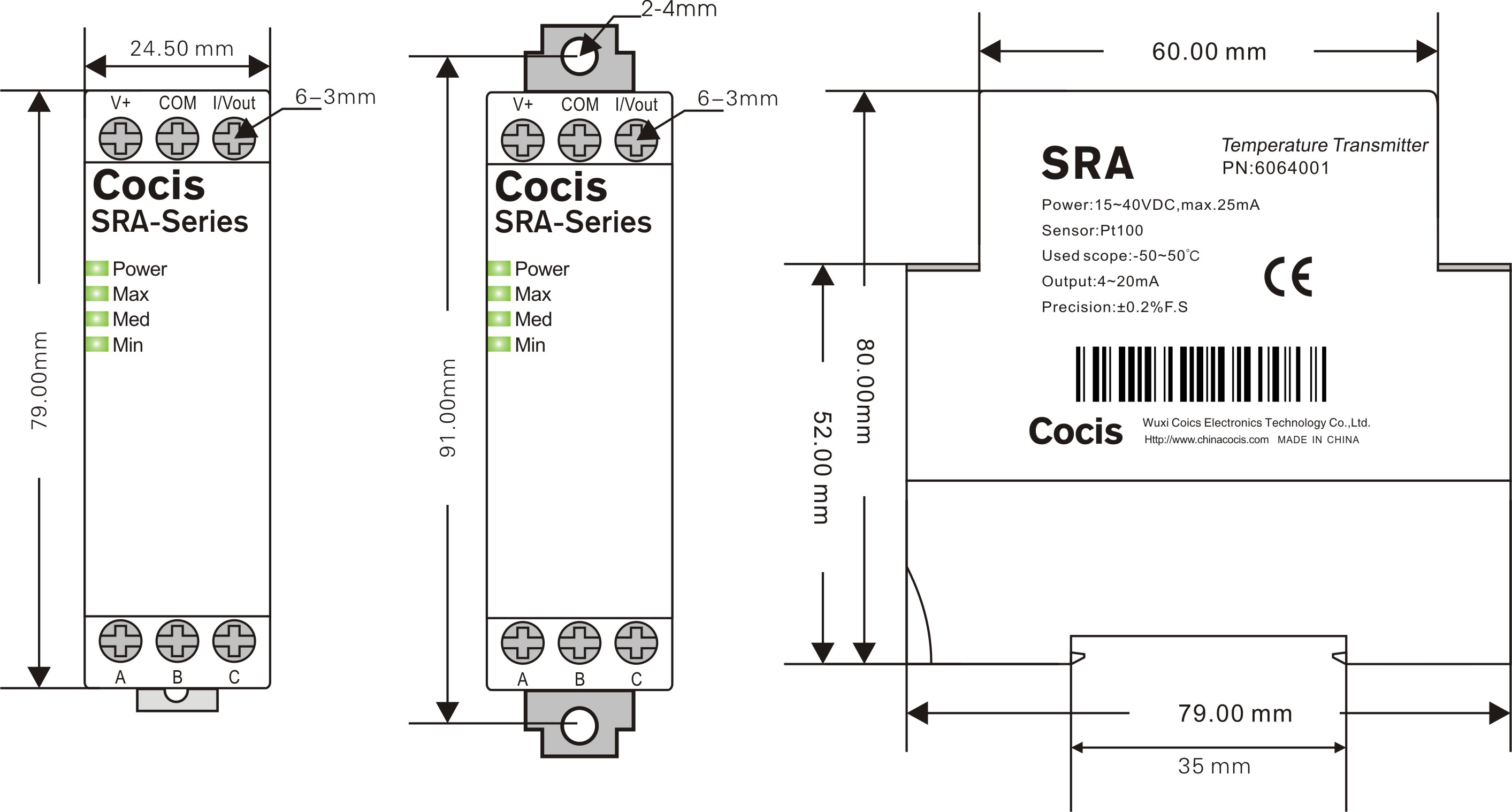

n  外形尺寸

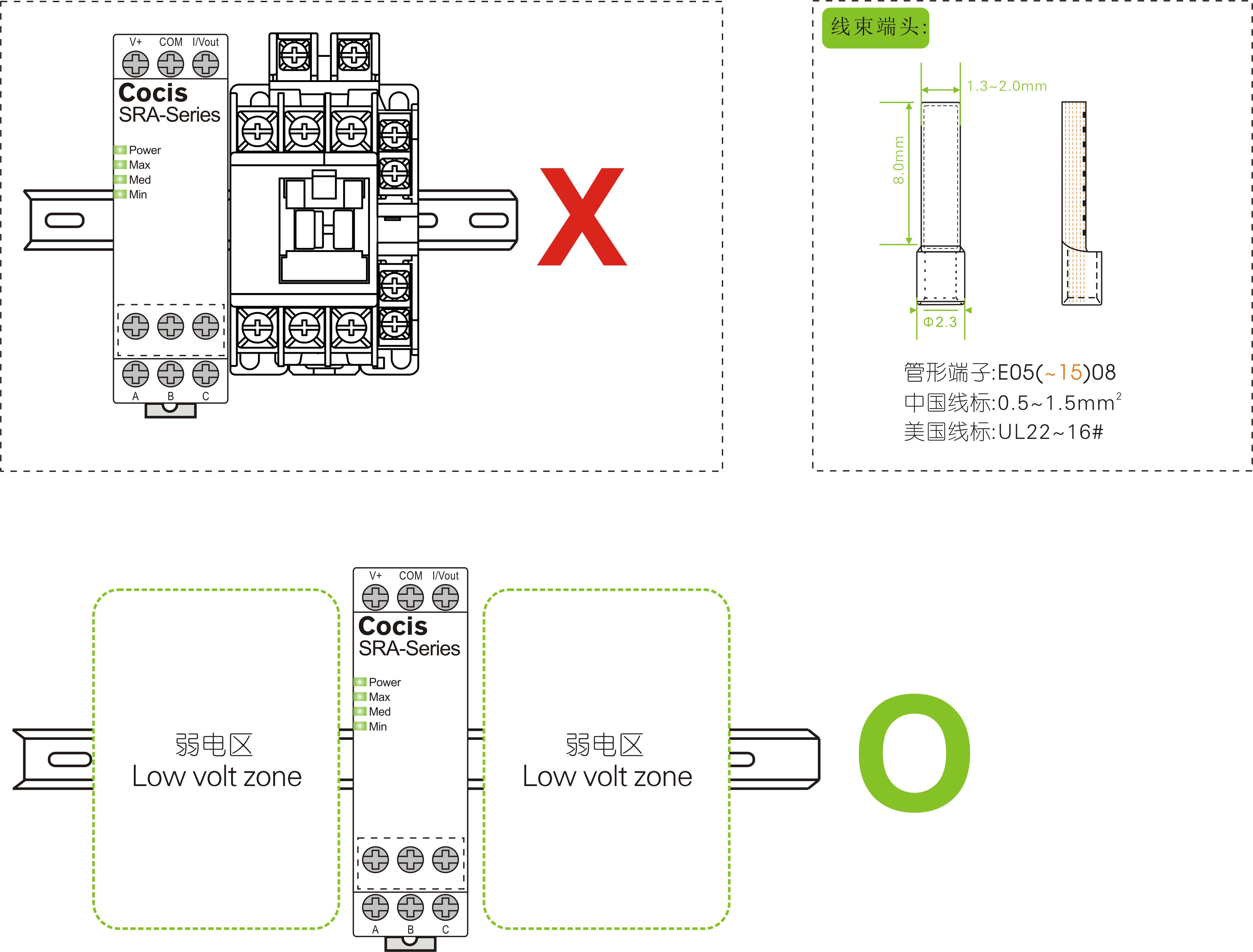

n  安装示意图
