SIT信号隔离栅

SIT信号隔离栅

产品特点:

1.高速安规型数字隔离器(不衰减)，不存在光衰和消磁传输能力递减后误差增大现象。

2.电流型输入最多5个分频因子，解决电流信号1入多出共享问题。

3.采用450MHz高频开关电源，无电解电容，符合本安型要求。

4.电源、信号输入、信号输出3方高隔离，隔离电压3000VDC。

5.所有输入输出信号都可通过USB上位机软件助手进行精度修正和设置量程。

6.温度信号采用24位ADC高精度采样，分辨率达到0.003℃，电流电压精度+/-0.1%，温度精度+/-0.25%。

7.输入信号强度LED状态指示，输出开路报警指示，是其他品牌硬件电路无法实现。

8.宽温工作环境:-30~+70℃


￥ 0.00
0.00
SCM-8G：


产品特点:

1.高速安规型数字隔离器(不衰减)，不存在光衰和消磁传输能力递减后误差增大现象。

2.电流型输入最多5个分频因子，解决电流信号1入多出共享问题。

3.采用450MHz高频开关电源，无电解电容，符合本安型要求。

4.电源、信号输入、信号输出3方高隔离，隔离电压3000VDC。

5.所有输入输出信号都可通过USB上位机软件助手进行精度修正和设置量程。

6.温度信号采用24位ADC高精度采样，分辨率达到0.003℃，电流电压精度+/-0.1%，温度精度+/-0.25%。

7.输入信号强度LED状态指示，输出开路报警指示，是其他品牌硬件电路无法实现。

8.宽温工作环境:-30~+70℃


  • 基于高分辨率20位ADC(电流信号12位)+MCU架构

  • 高速高隔离数字隔离器(速率250kbps，AC3500Vrms)，低功耗抗干扰，长期不衰减

  • 全系无电解电容设计、符合本安型要求

  • 最多可5分频,解决电流型1拖多分压问题,降低客户成本

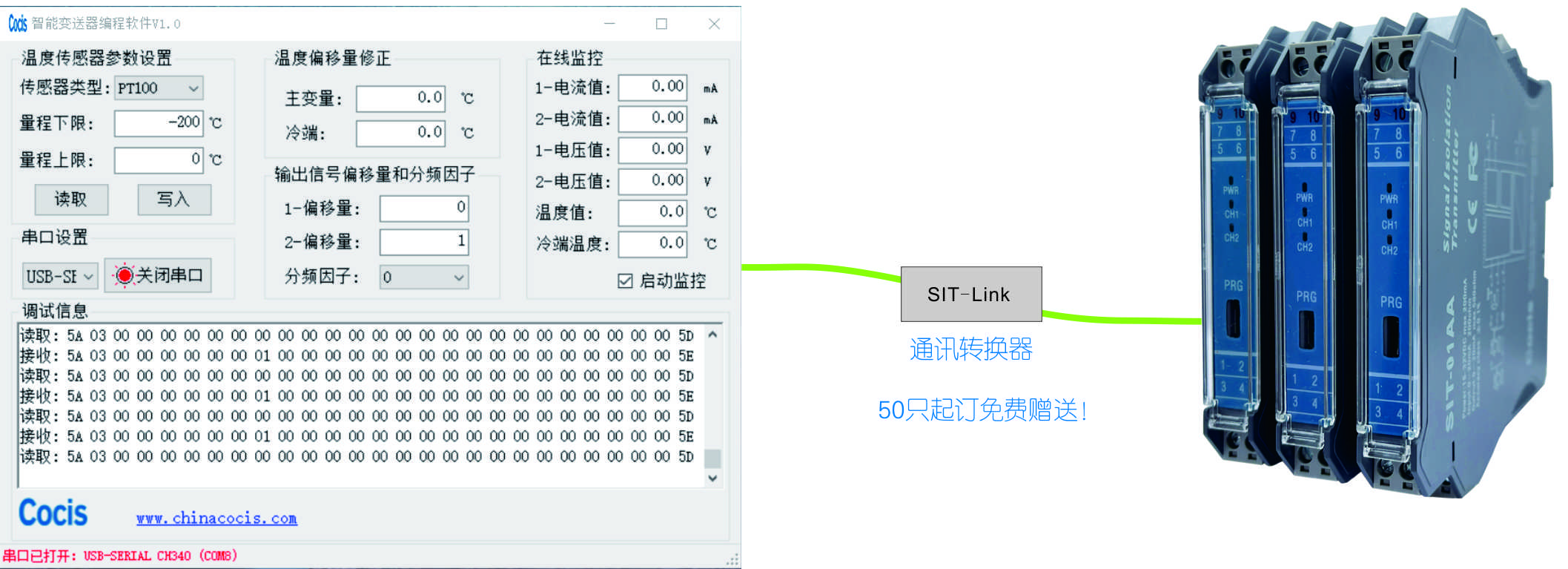

  • 通过免费调试软件支持现场各种参数设置和监控

  • CE，FCC认证

■产品介绍

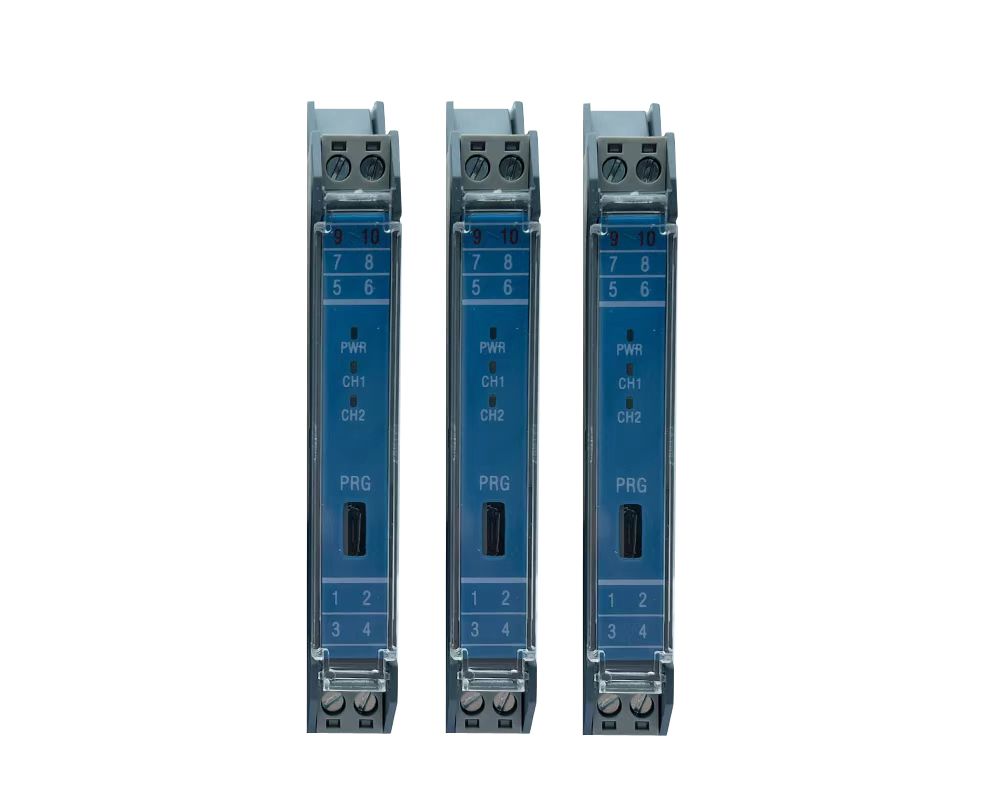

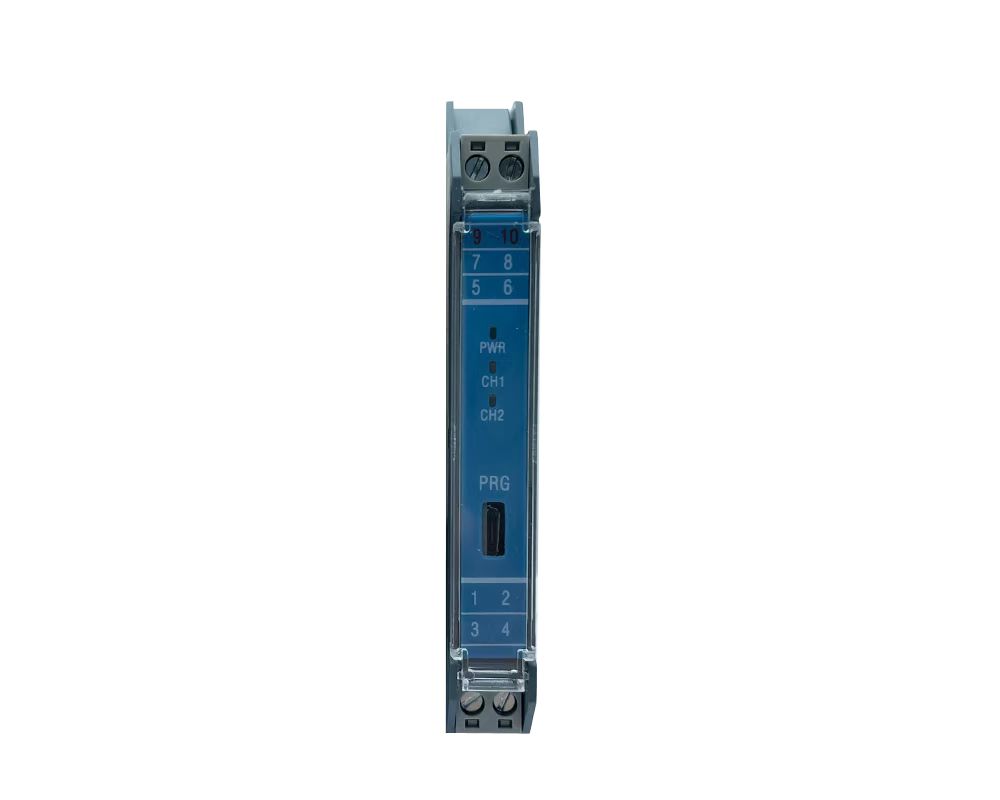

SIT信号隔离栅（简称隔离栅）用于现场需要对信号输入输出进行电气隔离要求，隔离栅自带输出电源给输入信号变

送器供电，也可以由外部开关电源对输入变送器供电。隔离栅通过低功耗(0.55mA)数字隔离器将输入与输出以高速高隔离

方式无损传输，MCU在采集输入信号后经过中低频滤波算法去除干扰分量将有效值通过数字隔离器进行比例输出，从而实

现高隔离高可靠要求。比传统光耦隔离、磁隔离有着明显的优势，不存在光衰和消磁传输能力递减现象，数字隔离器长期

不衰减，符合安规CQC、VDE、UL、CSA认证。产品广泛应用于：电力仪表、石油化工、冶金、医药、现代农业、暖通等。
